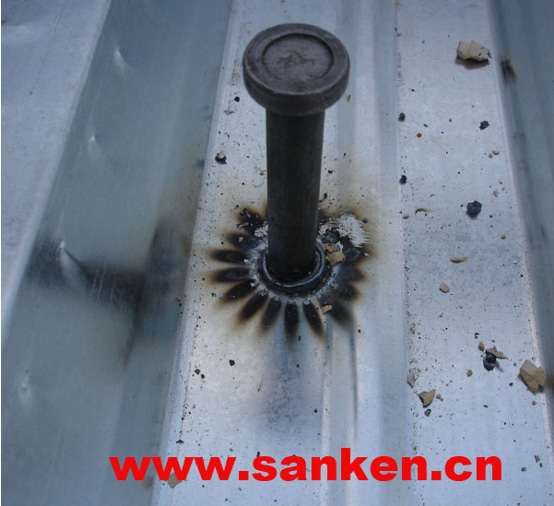

鋼結(jié)構(gòu)中的栓釘穿透焊是“鋼筋混凝土組合樓蓋板結(jié)構(gòu)”施工中的一項(xiàng)新技術(shù)，而且在大型“鋼筋混凝土結(jié)構(gòu)”建筑中的應(yīng)用是越來越廣泛。所謂栓釘穿透焊是指栓釘（焊釘）穿過“鍍鋅板”焊接在工件（鋼梁）上，并與鍍鋅板熔為一體。栓釘如何穿過鍍鋅板？有兩種方法：
1、先在鍍鋅板的焊接部位打（沖）孔，然后再將栓釘焊接在工件上。這種方法的優(yōu)點(diǎn)是焊接質(zhì)量容易得到保證，缺點(diǎn)是比較費(fèi)工費(fèi)時(shí)。國外使用這種方法的較多。
2、用電弧將鍍鋅板燒穿，而后將栓釘焊接在工件上。這種方法的優(yōu)點(diǎn)是鍍鋅板穿孔和栓釘焊接一氣呵成。
簡單省時(shí)，但有一系列技術(shù)問題急待解決，否則其焊接質(zhì)量很難保證。這些技術(shù)問題有：
A、與非穿透焊相比，要燒穿鍍鋅板就必須附加能量，因此應(yīng)適當(dāng)增加焊接電流和焊接時(shí)間，否則就會出現(xiàn)未完全熔化的現(xiàn)象。但是如果焊接電流過大也會產(chǎn)生咬邊、夾渣等缺陷。

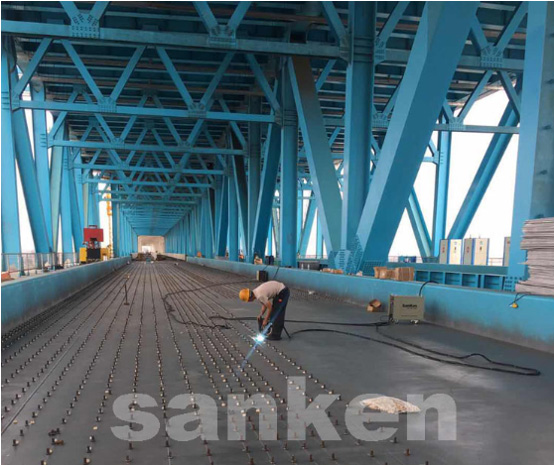

B、穿透鍍鋅板靠的是穩(wěn)定的電弧，因此要加大伸出長度和提升高度，特別是鍍鋅板與工件之間的間隙較大時(shí)更應(yīng)如此。鍍鋅板與工件之間的間隙按焊接工藝要求應(yīng)小于1mm，但施工中這一要求很難保證。大的間隙固然可以用機(jī)械夾緊的辦法予以減小，但實(shí)施起來并不容易。常州三墾焊接工程部根據(jù)多年的施工經(jīng)驗(yàn)，按照上述原則而制訂的焊接工藝，有效地解決了這一難題，成功地應(yīng)用到“蘇通大橋”的工程項(xiàng)目中。
C、鋅的熔點(diǎn)約為420℃，汽化溫度為908℃。在栓釘穿透焊時(shí)，高溫電弧約為3000～4000℃，使鍍鋅板上的鋅迅速汽化和氧化，在焊縫中產(chǎn)生大量的氣孔；鋅在焊縫中產(chǎn)生的低熔點(diǎn)共晶體可形成熱裂紋，這些缺陷都嚴(yán)重影響焊接質(zhì)量。雖然焊接結(jié)束時(shí)，通過栓釘?shù)臄D壓將這些有害物質(zhì)排出，但要做到完全排凈也決非易事。建議在栓釘穿透焊時(shí)適當(dāng)增加栓釘?shù)牟迦胨俣，甚至不用焊槍的阻尼裝置（視具體情況而定），對排除這些有害物質(zhì)，提高焊縫的質(zhì)量是非常有效的。
D、鑒于上述情況，栓釘穿透焊時(shí)應(yīng)選用壁厚和排氣孔均已加大的“栓釘穿透焊專用瓷環(huán)”，以防因熱沖擊而破碎和排氣不暢。
E、栓釘穿透焊的焊接質(zhì)量的好壞，除了焊接工藝參數(shù)的合理設(shè)定和正確的操作外，還與組合樓蓋板的施工質(zhì)量有很大的關(guān)系，如上述已提到的鍍鋅板與鋼梁之間的間隙以及兩者之間是否有夾渣和鋼梁上的涂層等。鋼梁上的涂層是防腐的需要，但對于穿透焊而言，盡量使用碳氮化鉛類防腐涂料，避免使用紅丹防腐涂料和紅丹鋅黃涂料，而且焊接部位的涂層不應(yīng)太厚。如果忽視螺柱焊接的這些特殊要求，“生米做成熟飯”，硬要焊工在現(xiàn)場解決這些難題，保證焊接質(zhì)量，是極不現(xiàn)實(shí)的。解決的唯一辦法是把螺柱焊接的這些特殊要求納入組合樓蓋板的設(shè)計(jì)和施工中去。栓釘穿透焊是個(gè)系統(tǒng)工程，只有設(shè)計(jì)、施工、焊接等諸方面的共同努力，才能獲得符合要求的高質(zhì)量的焊接。
